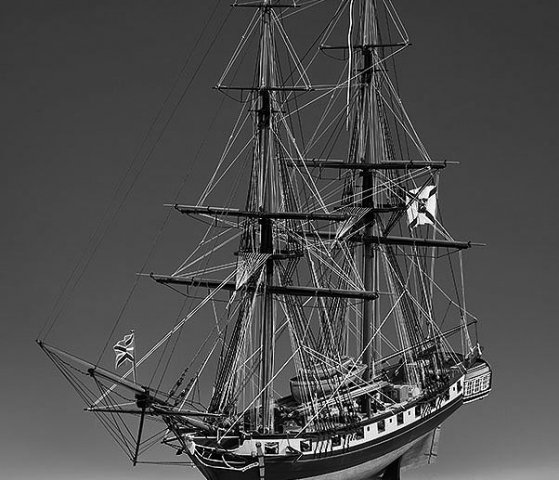

ЧЕРТЕЖ MERCURY

Бриг "Меркурий" был спущен на воду 7 (19) мая 1820 года. И являл собой 18-пушечный двухмачтовый парусный военный корабль. В мае 1829 года под командованием капитан-лейтенанта Александра Ивановича Казарского бриг одержал блестящую победу в бою с двумя турецкими линейными кораблями, чем увековечил своё имя и за что был награждён кормовым Георгиевским флагом. Бриг "Меркурий" является одним из самых известных парусных кораблей, его подвигу посвящены полотна многих живописцев, в том числе и Айвазовского.

ЧЕРТЕЖ КОРАБЛЯ

17 листов чертежей корабля формата 70х50 см содержат:

• Продольное сечение, план палубы и план элементов внутренней стороны фальшборта;
• Боковой вид корпуса с медной обшивкой и нижними юферсами, план установки вооружения на палубе; вид на корму;
• Чертеж и элементы грот-мачты;
• Чертеж и элементы фок-мачты;
• Полномасштабный чертеж фок- и грот-мачт в сборе;
• Бушприт, гафель и гик;
• Реи и их оснащение;
• Стоячий такелаж. Ванты и бакштаги;
• Стоячий такелаж. Штаги;
• Такелаж гика и гафеля;
• Бегучий такелаж (4 листа);
• Выкройки плоских каркасных деталей и фототравления (3 листа)

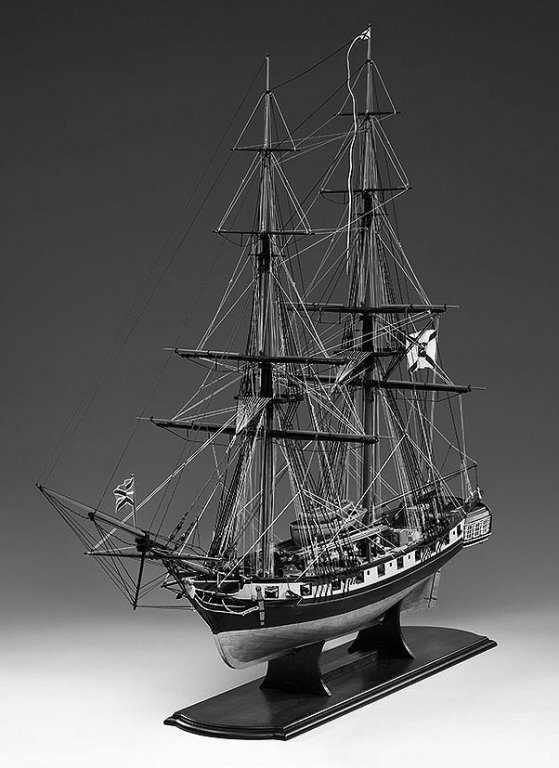

Сборочный альбом в схемах пошагово показывает все этапы изготовления корпуса модели от установки шпангоутов до сборки шлюпок. А рангоут и такелаж расписан на чертежах. Данный комплект чертежей идет в наборе к замечательной модели Меркурия фирмы Amati. Чертежи выполнены в масштабе 1:64, при этом длина готовой модели корабля получается 86 см. Вместе с чертежами корабля идёт набор российских флагов для этого брига. Модель корабля Меркурий изобилует фототравленными деталями, которые невозможно изготовить в домашних условиях. Поэтому сейчас, специально для этого комплекта чертежей, мы отдельно предлагаем и полный набор фирменного фототравления. А если Вы планируете обшивку медью подводной части корабля, то обратите внимание на набор медных листов обшивки в масштабе 1:64. Это тоже фирменные листы, Амати, Италия.
