ЧЕРТЕЖ ГАЛЕОНА REVENGE 1577

ИСТОРИЧЕСКАЯ СПРАВКА

Галеон Revenge ВМС Англии Елизаветинской эпохи был построен в Дептфорде и спущен на воду в 1577 году. Revenge был новым проектом в серии, так называемых “Race Build Galeon”. Вооружение галеона состояло из 46 орудий, водоизмещение было около 500 тонн и команда из примерно 250 человек. В 1588 году галеон становится флагманом эскадры сэра Френсиса Дрейка. Под его командованием он принимает участие в сражении в проливе Ла Манш, где ведет дуэль с испанским флагманом San Martin. Revenge получает около 40 прицельных попаданий, что вынуждает его покинуть поле боя.

В 1590 году в составе эскадры из 16 кораблей Revenge был направлен на Азорские острова, чтобы ожидать там испанские суда, возвращающиеся из Америки с награбленными богатствами. 31 августа эскадра получила информацию о приближающемся огромном испанском флоте. Командир эскадры, сэр Томас Говард принял решение о невозможности принятия боя и дал команду к отступлению, однако один из кораблей эскадры этот приказ не выполнил. Галеон Revenge вышел в бой против флота из 53-55 парусников противника. На схватку с одиночкой отвлеклось не более 20 кораблей. Revenge смог потопить Asincion и еще три галеона, а также уничтожить около 400 испанцев, в том числе командиров двух кораблей. В конце концов испанцам удалось захватить галеон. Это был первый важный английский боевой корабль, захваченный испанцами. Он тут же получил название La Veganza, на него была высажена призовая команда и его взяли на буксир. Но через два дня жестокий шторм оправдал название корабля - он пошел на дно вместе с еще 20-ю испанцами из призовой команды.

ЧЕРТЕЖ КОРАБЛЯ:

• 20 листов чертежей корабля формата 70х90 см и 70х50 см содержат:
• Выкройки каркасных деталей и элементы фототравления (3 листа);
• Боковой вид надводной части борта, вид сверху, корма, гальюн, продольное сечение;
• Геометрические узоры на корпусе;
• Чертеж грот-мачты и ее обвязки;
• Чертеж фок-мачты и ее обвязки;
• Чертеж бизани и бушприта;
• Чертежи рей с обвязкой;
• Выкройки парусов (3 листа);
• Стоячий такелаж (2 листа);
• Бегучий такелаж (6 листов).

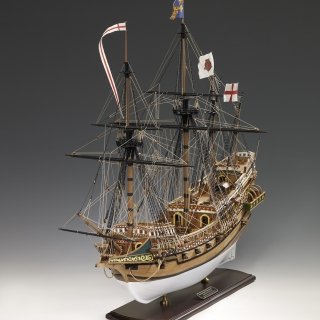

Сборочный альбом в цветных фотографиях пошагово показывает все этапы изготовления модели от установки шпангоутов до крепления марсовых площадок (английский язык). А рангоут и такелаж расписан на чертежах. Данный комплект чертежей корабля идет в наборе к замечательной модели Revenge фирмы Amati. Чертежи выполнены в масштабе 1:64, при этом длина готовой модели корабля получается 885 мм. Вместе с чертежами корабля идёт лист с цветными наклейками геометрических декораций на корпус галеона.

Автор чертежей – Chris Watton, Англия.
