Чертеж "FLY"

Комплект документации из набора Амати (Amati) "FLY". Для самостоятельной постройки масштабной модели парусного корабля с нуля.
Пожалуйста, учтите, что комплект документации из набора учитывает, что Вы строите модель корабля из имеющихся приложенных деталей в наборе. По этому в чертежах могут быть даны не все элементы, которые изначально давались готовыми деталями. Данные чертежи могут быть основой разработки модели с нуля, но желательно изучить вопрос и в других источниках информации.

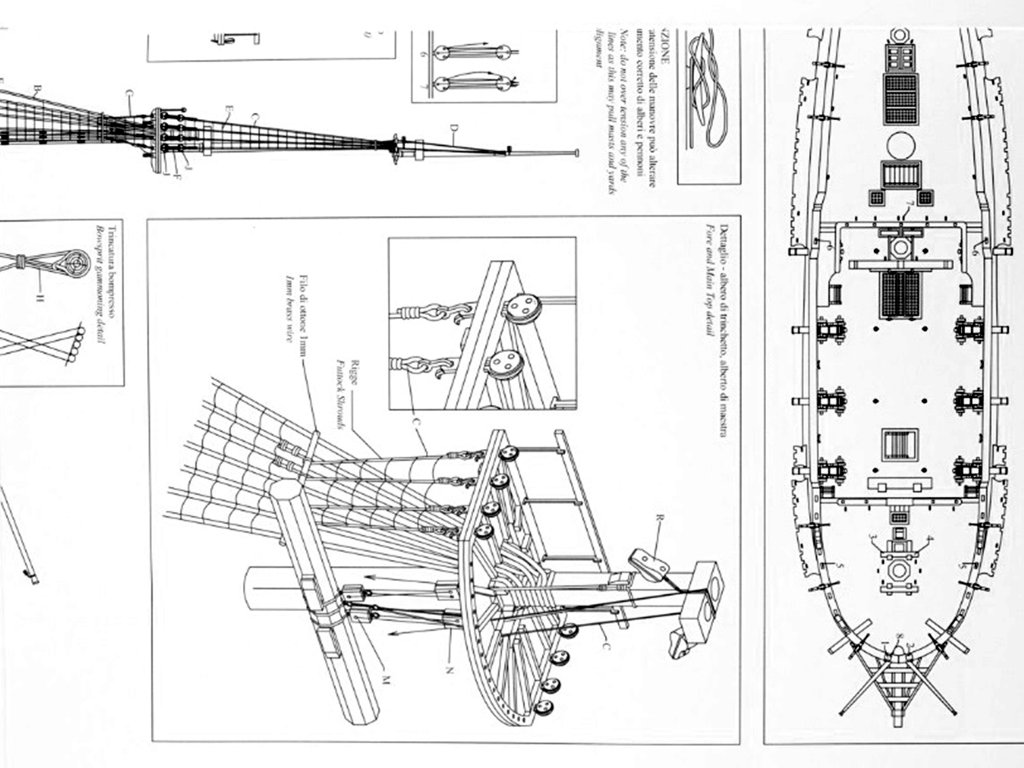

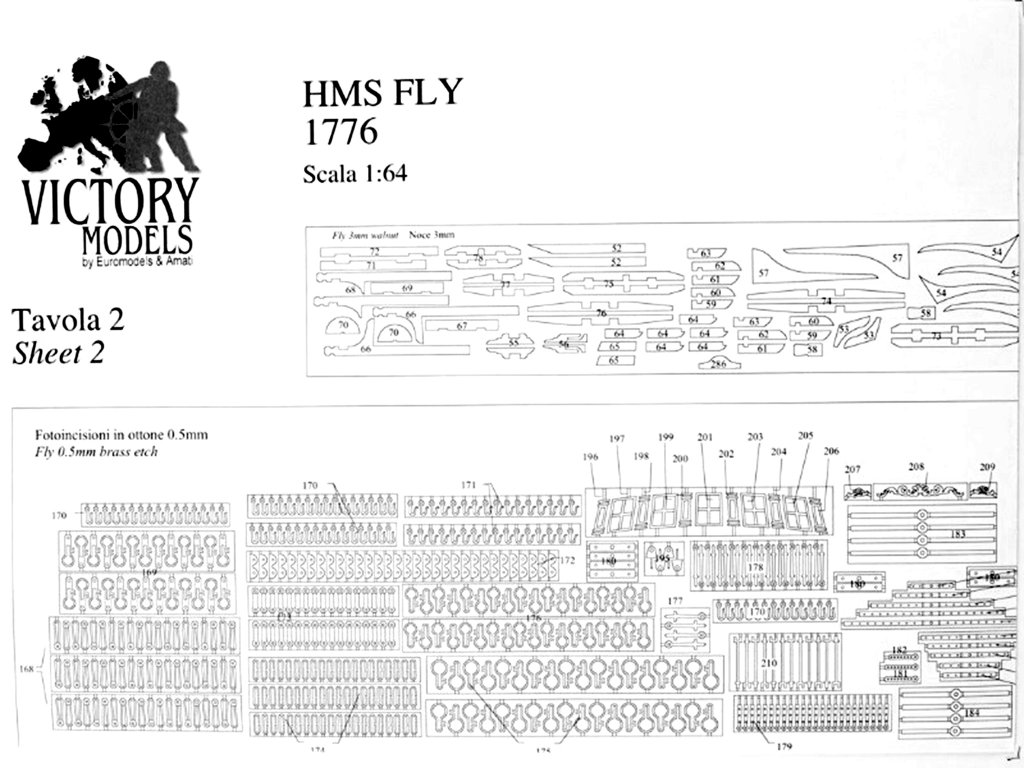

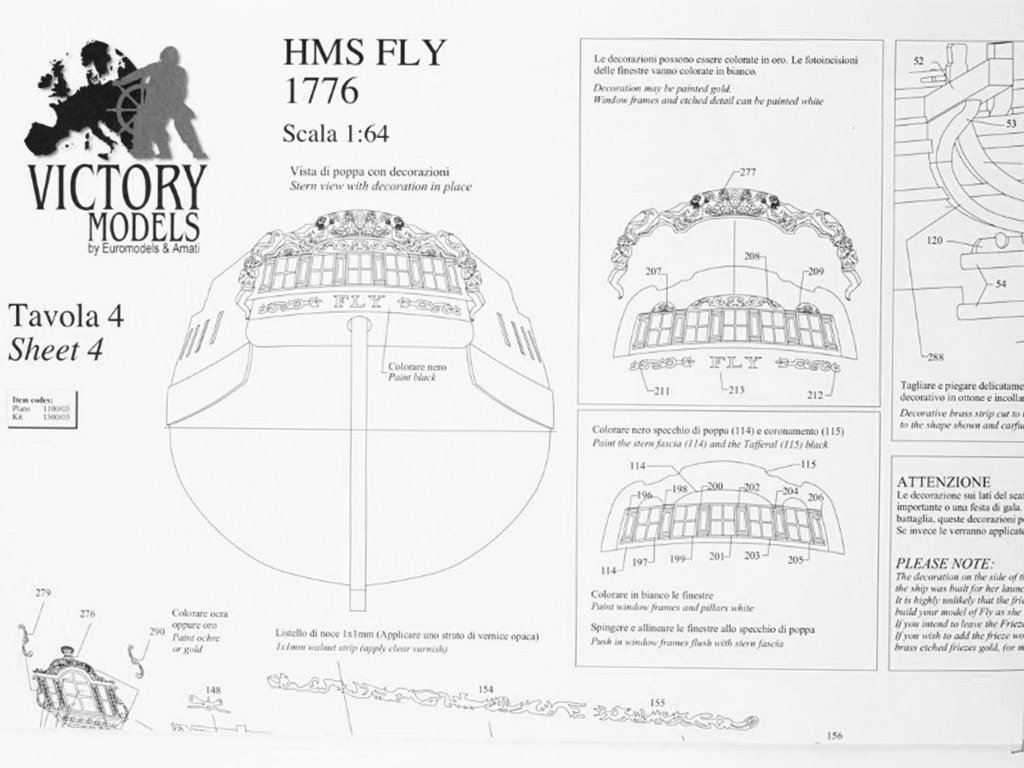

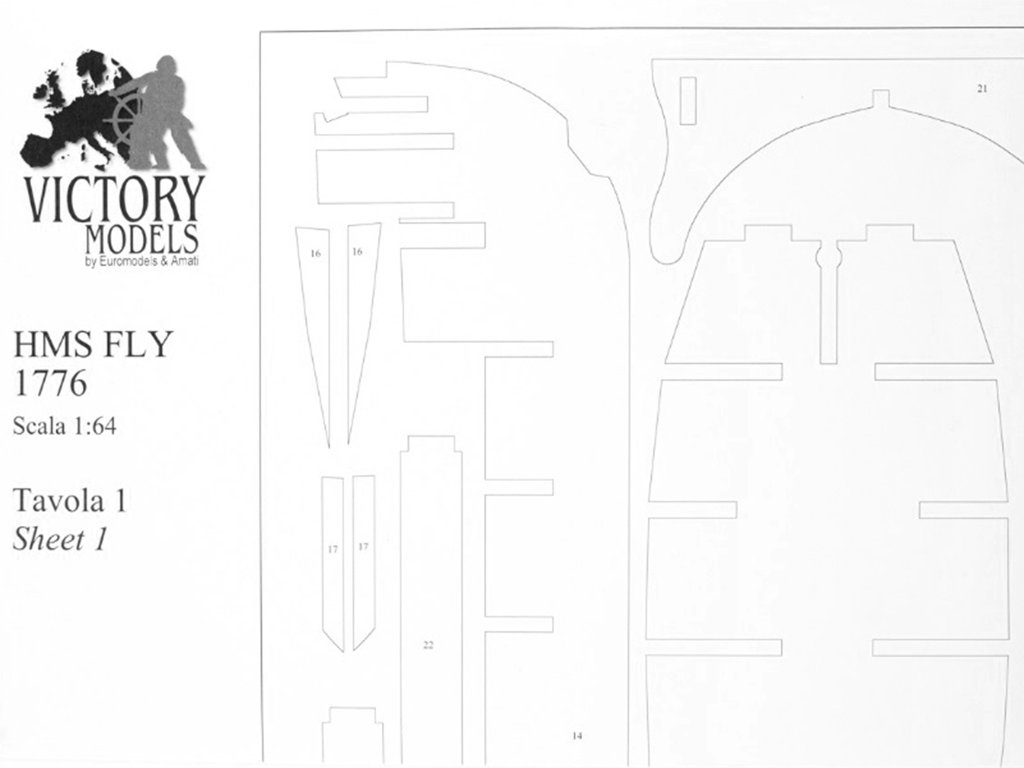

Набор включает: пошаговую текстовую инструкцию постройки, разьяснения некоторых мест в картинках, список-номенклатуру из набора, двенадцать односторонних листов чертежей А2+ - которые показывают общие планы вида модели, отдельные узлы и части, поясняющие устройство сложных моментов, раскройку каркаса, рангоут, проводку такелажа и прочее.

Историческая справка

HMS FLY был пятым шлюпом класса Swan (Лебедь), имеющим вооружение трехмачтового корабля. Закладка киля этого парусного корабля произошла в январе 1776 года, а 14 сентября 1776 года он был спущен на воду. Класс Swan шлюпов 6-го ранга был необыкновенно привлекательным классом кораблей, не только с очень гладкими обводами корпуса, но также необыкновенным количеством декора вдоль бортов. Эти шлюпы были построены как раз перед выходом указаний Адмиралтейства о том, чтобы все корабли (особенно нижних рангов) имели минимальное количество декора и резьбы во избежание лишних расходов средств казны, которая была сильно истощена непрекращающимися войнами.

О достижениях корабля HMS FLY осталось мало упоминаний, но из тех доказательств, что остались, вытекает, что шлюп HMS FLY главным образом выполнял посыльные задачи и задачи по охране караванов. После продолжительной погони, у Портланда, он смог захватить французский приватир Le Cleneur. В 1800 году он захватил другой французский приватир Trompeur. HMS FLY продолжал нести свою службу до тех пор, пока не стал ветхим и был утрачен у Ньюфаундленда в 1802 году.

Корабли класса Swan имели длину по гон-деку 97 футов и 7 дюймов (около 30 метров) и водоизмещение 300 тонн. Их команда состояла из 125 офицеров и матросов. Изначальное вооружение состояло из 14-ти (позже из 16-ти) пушек и 16-ти вертлюжных пушек. Подлинные чертежи парусника HMS FLY сохранились до нашего времени, и они легли в основу этой модели.
