Чертеж шведского канонерского йола

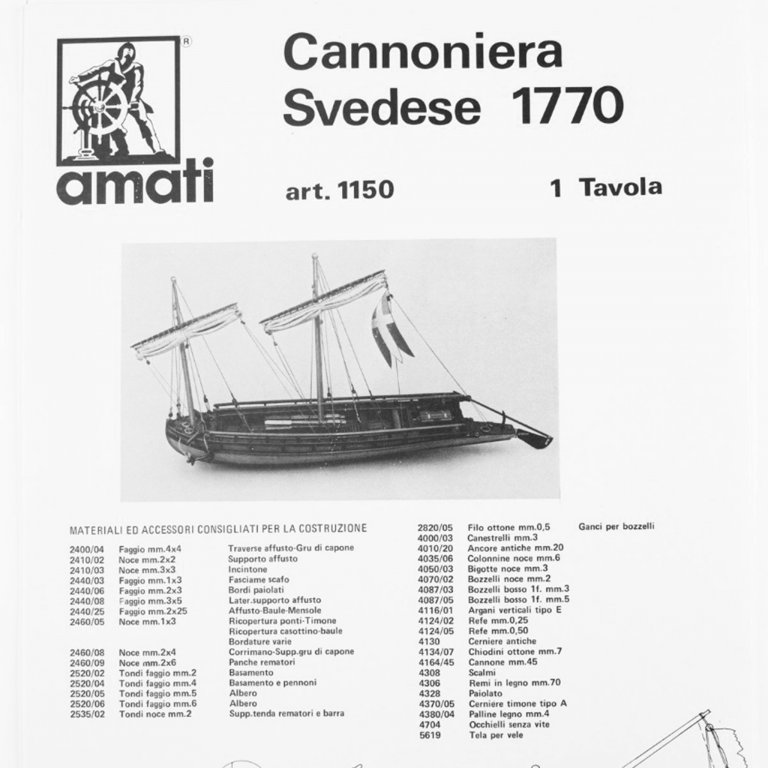

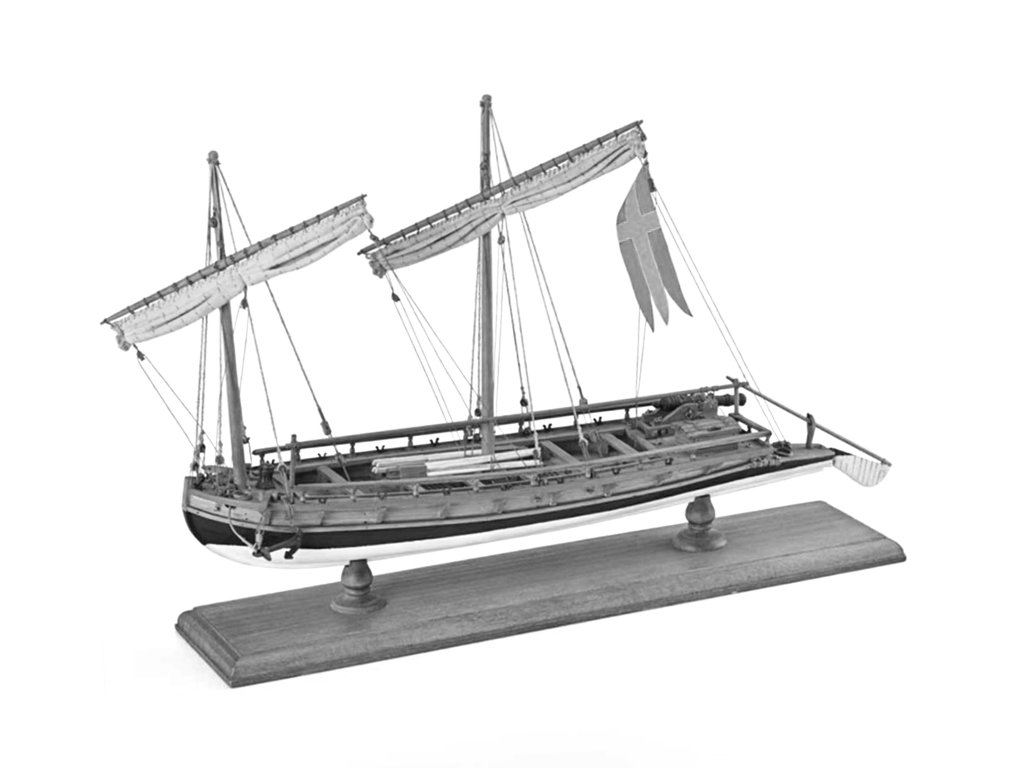

Документация из набора Амати (Amati) "Cannoniera". Для самостоятельной постройки масштабной модели парусного корабля с нуля.
Пожалуйста, учтите, что комплект документации из набора учитывает, что Вы строите модель корабля из имеющихся приложенных деталей в наборе. По этому в чертежах могут быть даны не все элементы, которые изначально давались готовыми деталями. Данные чертежи могут быть основой разработки модели с нуля, но желательно изучить вопрос и в других источниках информации.

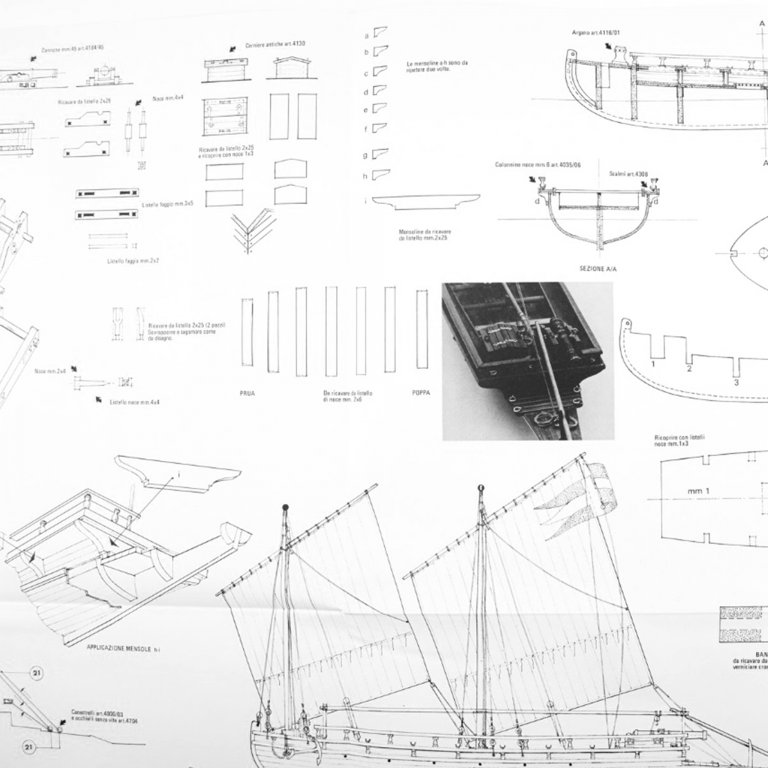

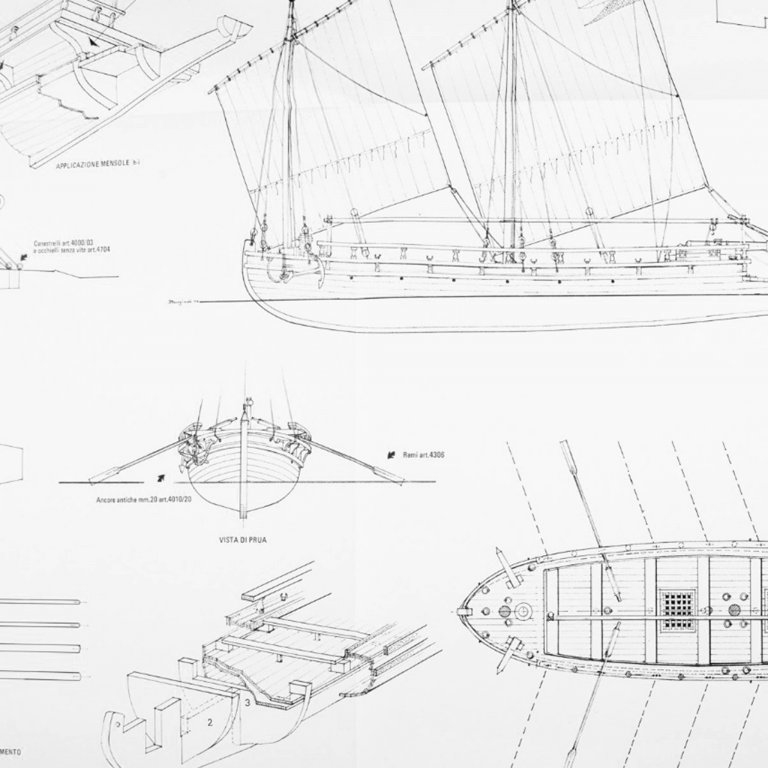

Включает один лист А1+ с общими планами вида модели и отдельными узлами и частями, поясняющие устройство сложных моментов, раскройкой каркаса, проводкой такелажа.

ИСТОРИЧЕСКАЯ СПРАВКА

Фредерик Чапмен привел подобную канонерскую лодку как специально разработанную для ведения боевых действий во фьёрдах Скандинавии. Поэтому лодка получилось лёгкой и манёвренной. Отличительной чертой канонерки стала пушка на корме, смещенная к правому борту.
