Штурвал своими руками

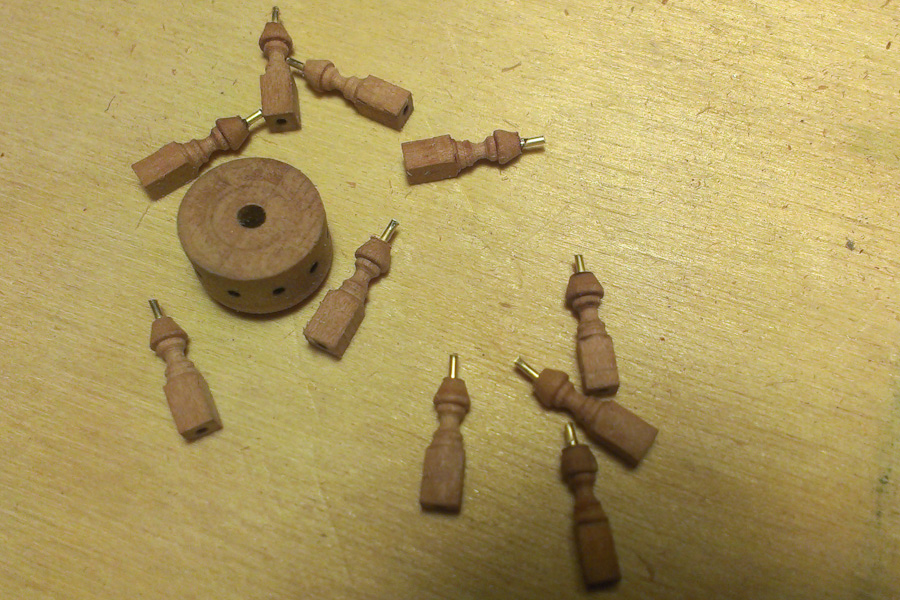

Хотелось придумать, как бы с извращениями сделать штурвал Вроде получилось. Как всегда все на фрезере. Делаем фигурную фрезу и точим спицы. Квадратный в сечении верх, что будет врезаться в обод. С обоих концов просверлены отверстия 0,5 мм. С квадратной стороны под ручки, с другой- под штифт, что будет вставляться в ступицу. Делаем ступицу с запасом по высоте и шипом для будущего поиска центра вращения. По бокам сверлим 10 отверстий под штифты спиц

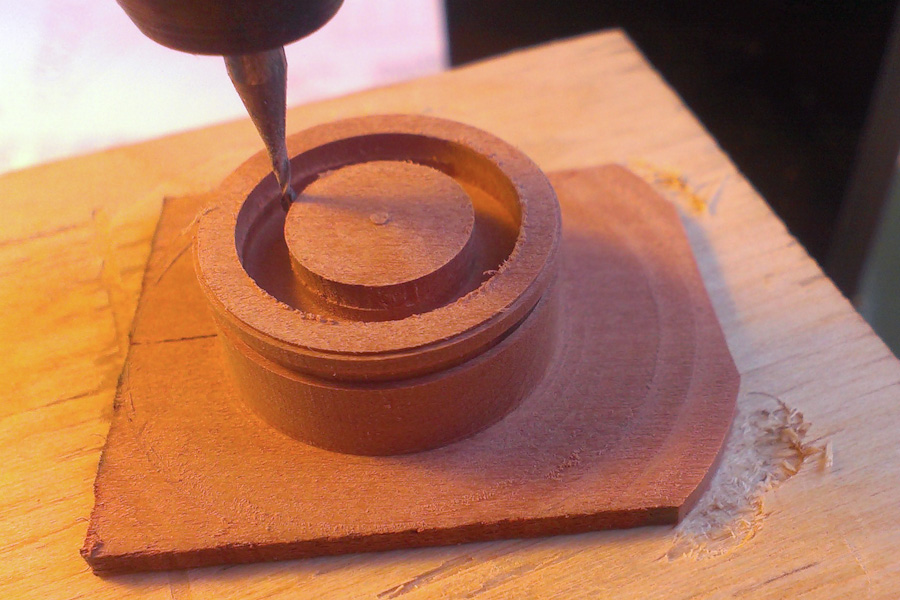

Берем любой нужный по габаритам обрезок и фрезеруем цилиндр с диаметром будущего штурвала. Делаем фрезеровку сверху концевой фрезой, снизу - подрезной, выбираем середину

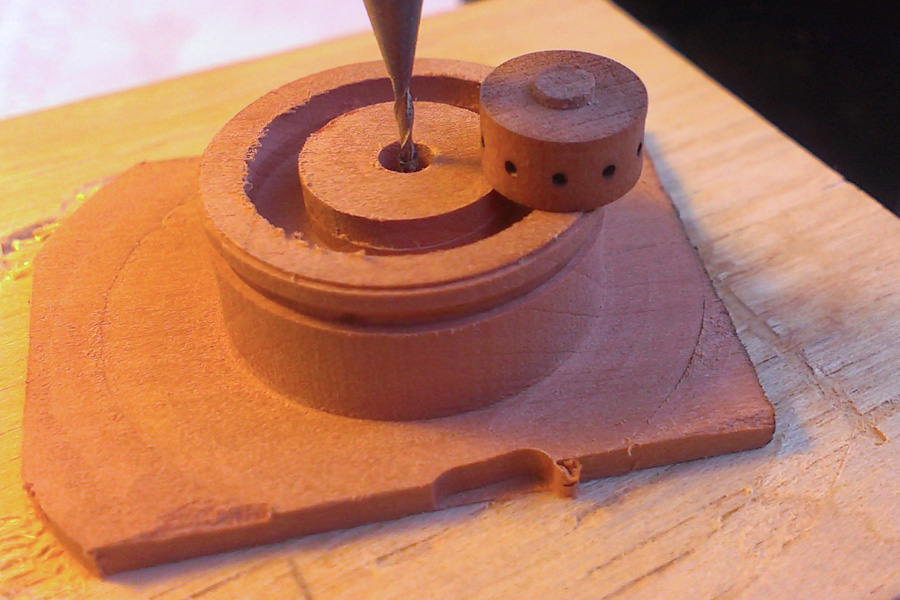

В центре делаем отверстие под шип ступицы

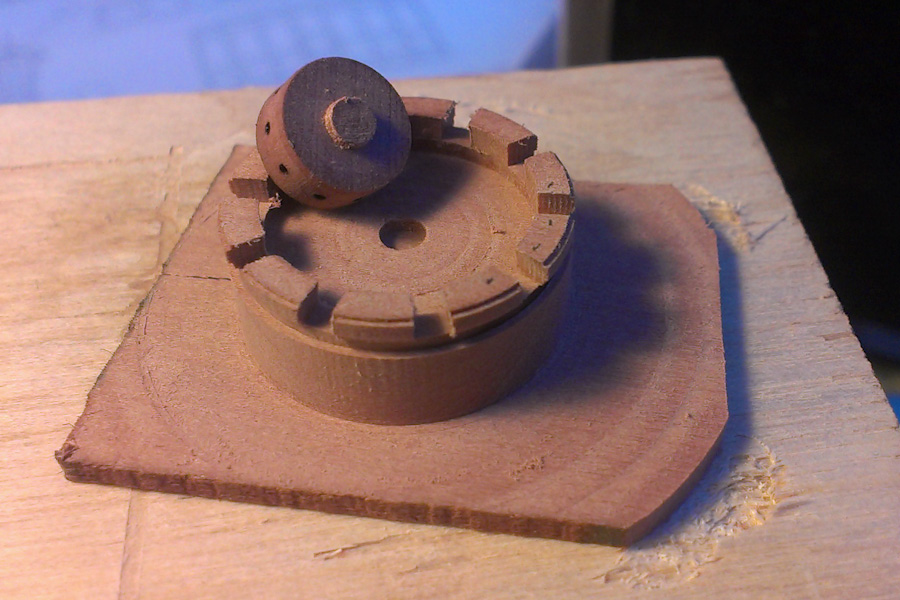

и выбираем лишнее, фрезеруем пазы под спицы. Благо на делительной головке есть шкала верньера

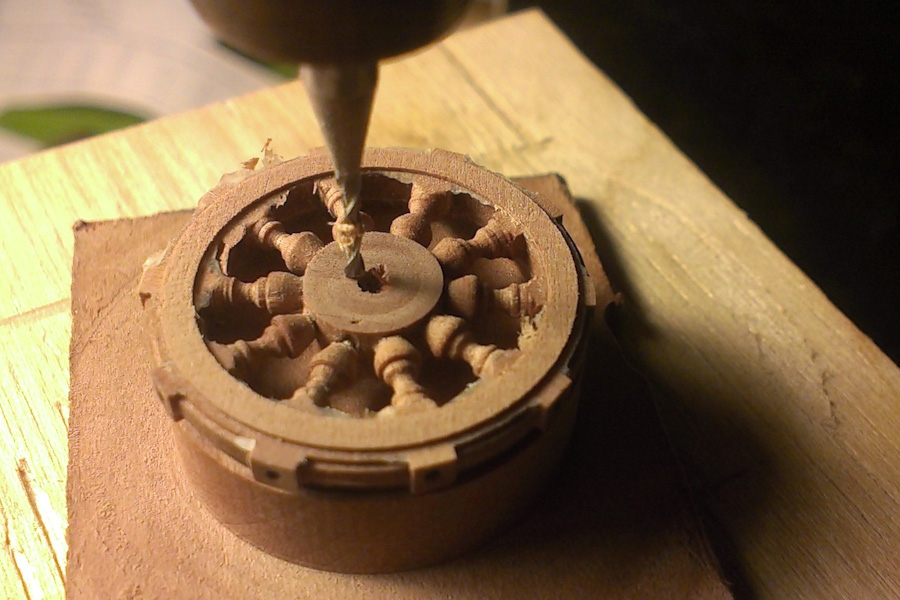

Вклеиваем ступицу и спицы. После этого клеим верхнюю накладку (?), сгоняем ее до 0,25 мм и вровень с ней ступицу

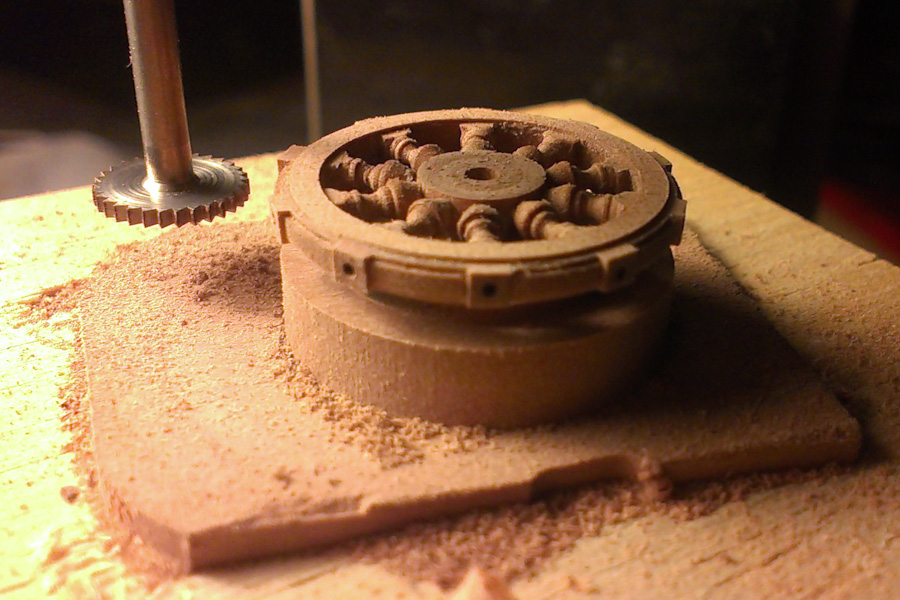

Подрезной фрезой формируем нижнюю накладку. Кстати, приклеенная и фрезерованная-цельная на глаз почти не отличимы.

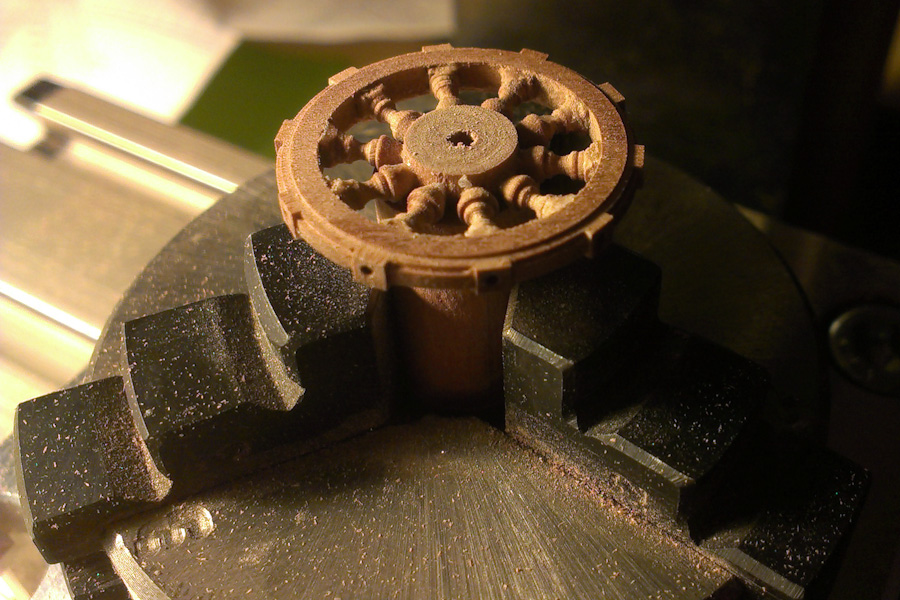

Отрезаем обод подрезной фрезой, ступицу ножевкой. Переворачиваем, клеем на горизонтальную поверхность и выравниваем другую сторону ступицы.

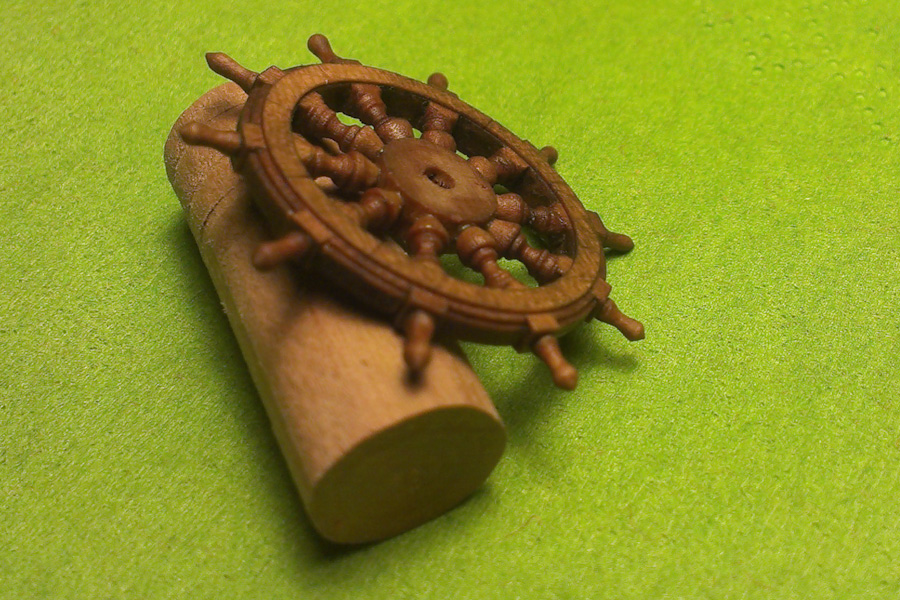

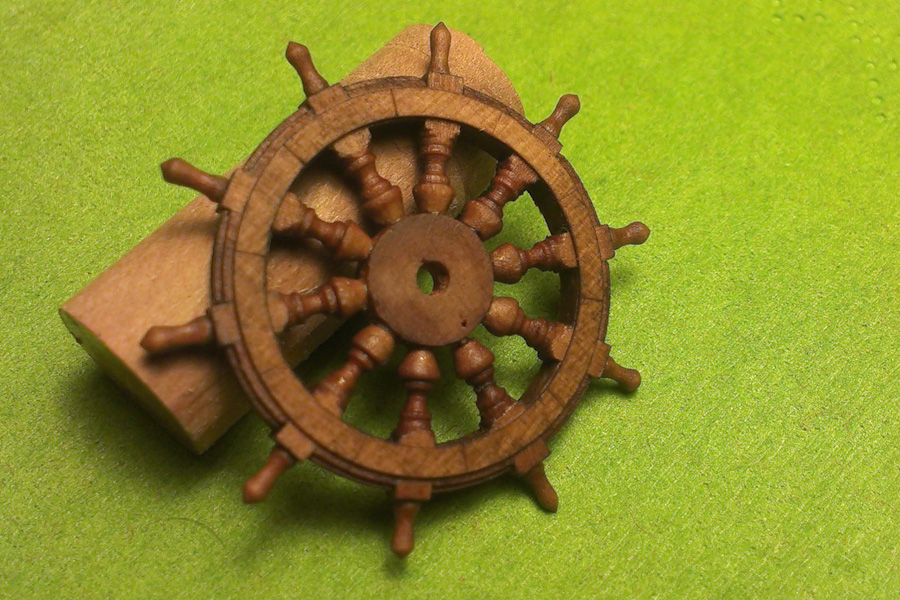

Вытекший клей легко удаляется. На накладке ножем надрезаются сектора. Да, направление волокон неправильное. Во-первых, практически не видно в живую, во-вторых на этой модели не стал заморачиваться. А так проблема решается просто - клеятся кусочки с нужным направлением волокон и отрезаются через каждые 36 градусов (как и пазы под ступицы). Получается дольше на время высыхания клея. Ручки точил на бормашинке надфилями как кофель-нагели. Покрыл маслом, затонировал

Толщина штурвала 2 мм. Конечно, много, но так по японскому чертежу. Просто было интересно воплотить придуманное. Не меняя технологию можно согнать на 0,5-0,6 мм, далее будут проблемы со сверлением.

Автор статьи: FreeZzz
